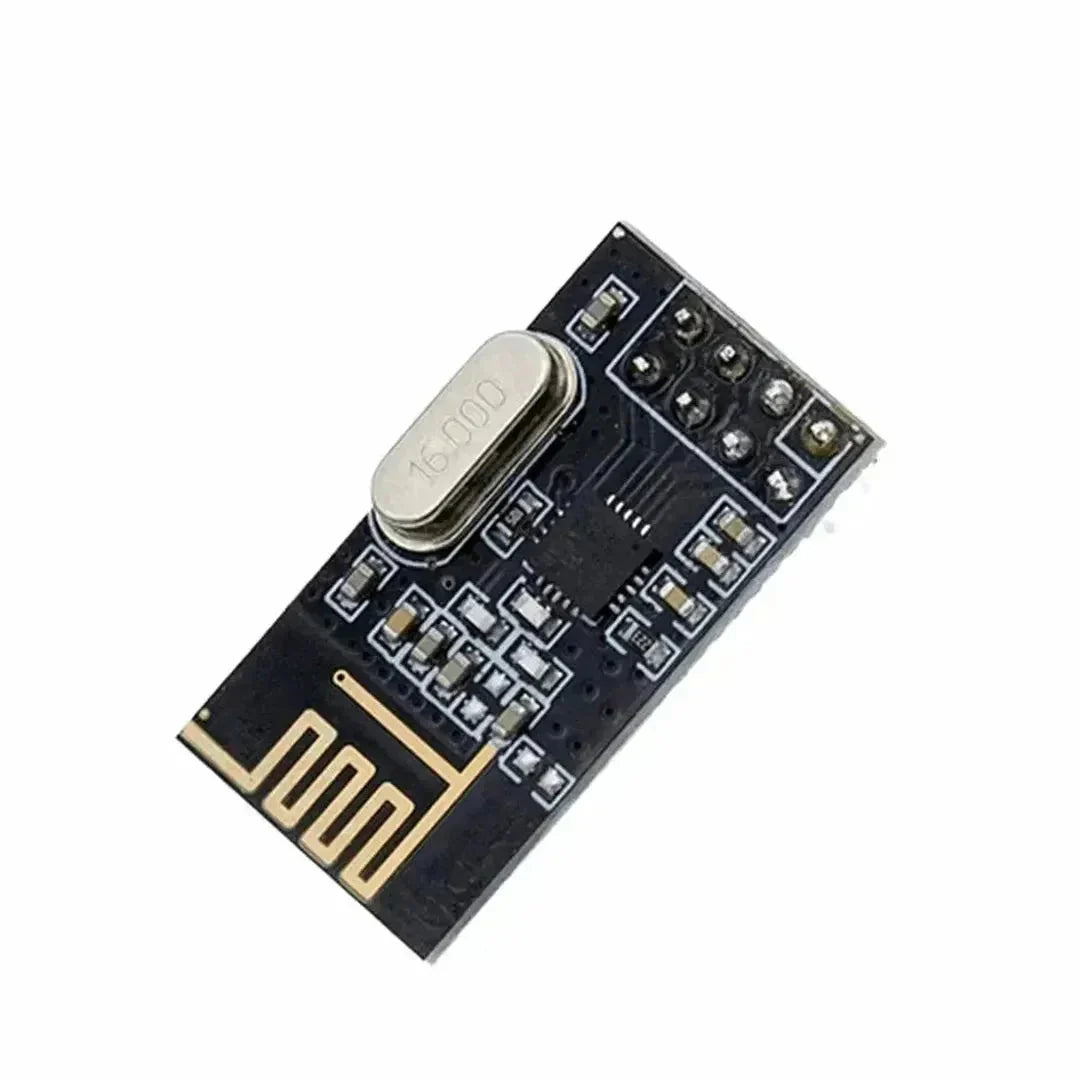

كيفية استخدام الوحدة اللاسلكية NRF24L01 مع Arduino

تُعدّ الاتصالات اللاسلكية حجر الزاوية في الإلكترونيات الحديثة، إذ تُمكّن الأجهزة من التواصل من دون قيود الأسلاك. أحد الوحدات الشائعة لتحقيق ذلك مع Arduino هو الـ NRF24L01. تُعدّ هذه الوحدة متعددة الاستخدامات ومنخفضة التكلفة بتردد 2.4GHz لنظام الإرسال والاستقبال اللاسلكي مثالية للمشاريع التي تتطلب نقل بيانات موثوقًا عبر مسافات قصيرة. في هذا الدليل، سنرشدك خلال الخطوات اللازمة لإعداد واستخدام ال NRF24L01 مع Arduino الخاص بك.

المكوّنات التي ستحتاج إليها

• لوحتان من Arduino (مثل Arduino Uno)
• 2x NRF24L01 وحدات
• أسلاك توصيل
• لوحة تجارب (اختياري)
• مكثف 10µF (موصى به)

توصيل الأسلاك NRF24L01 إلى Arduino

توصيل الـ NRF24L01 إلى لوحتك Arduino يتطلب الانتباه إلى التفاصيل. إليك مخطط توصيل بسيط:

إذا لم يكن لديك مخطط配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配配

• NRF24L01 VCC to Arduino 3.3V
• NRF24L01 GND to أرضي Arduino
• NRF24L01 CE to دبوس Arduino 9
• NRF24L01 CSN to دبوس Arduino رقم 10
• NRF24L01 SCK to دبوس Arduino رقم 13
• NRF24L01 MOSI to دبوس Arduino 11
• NRF24L01 ميسو to دبوس Arduino رقم 12

ملاحظة: يُوصى بإضافة مكثف 10µF بين VCC وGND الخاص بـ NRF24L01 لتثبيت مصدر الطاقة.

تثبيت المكتبات المطلوبة

لتبسيط التواصل مع الـ NRF24L01، سنستخدم ال RF24 مكتبة. اتبع هذه الخطوات لتثبيتها:

1. افتح Arduino IDE.
2. انتقل إلى Sketch > تضمين المكتبة > إدارة المكتبات...
3. ابحث عن RF24 بواسطة TMRh20.
4. انقر تثبيت.

كتابة كود Arduino

سننشئ رسمين تخطيطيين: واحد لـ مرسل وواحد لـ المستقبِل.

رمز جهاز الإرسال

    #include
    #include

    // CE and CSN pins
    RF24 radio(9, 10);

    // Address for communication
    const byte address[6] = "00001";

    void setup() {
        Serial.begin(9600);
        radio.begin();
        radio.openWritingPipe(address);
        radio.setPALevel(RF24_PA_MIN);
    }

    void loop() {
        const char text[] = "Hello World";
        bool report = radio.write(&text, sizeof(text));
        if (report) {
            Serial.println("Data sent successfully");
        } else {
            Serial.println("Transmission failed");
        }
        delay(1000);
    }


رمز المستلم

    #include
    #include

    // CE and CSN pins
    RF24 radio(9, 10);

    // Address for communication
    const byte address[6] = "00001";

    void setup() {
        Serial.begin(9600);
        radio.begin();
        radio.openReadingPipe(0, address);
        radio.setPALevel(RF24_PA_MIN);
        radio.startListening();
    }

    void loop() {
        if (radio.available()) {
            char text[32] = "";
            radio.read(&text, sizeof(text));
            Serial.println(text);
        }
    }


تحميل الكود

حمّل الـ مرسل الكود إلى الأردوينو الأول و ال المستلم الكود إلى الأردوينو الثاني. بمجرد أن يكون كلاهما قيد التشغيل، افتح شاشة Serial Monitor لأردوينو المستقبل بسرعة 9600 baud. ينبغي أن ترى الرسالة "Hello World" يتم استلامها كل ثانية.

نصائح استكشاف الأخطاء وإصلاحها

• مشكلات الطاقة: تأكد من أن كلاهما NRF24L01 تتلقى الوحدات إمدادًا ثابتًا بقيمة 3.3V. يمكن أن يساعد استخدام مكثف في منع تقلبات الطاقة.
• دقة التوصيلات الكهربائية: تحقق مرة أخرى من جميع الاتصالات لتجنب التوصيل الخاطئ، إذ قد يمنع الاتصال.
• التوافق مع المكتبات: Ensure that the RF24 تم تثبيت المكتبة وتحديثها بشكل صحيح.
• مطابقة العنوان: تأكد من أن كلًا من جهاز الإرسال وجهاز الاستقبال يستخدمان نفس عنوان الاتصال.

الخلاصة

الـ NRF24L01 الوحدة هي أداة قوية لإضافة قدرات الاتصال اللاسلكي إلى مشاريع Arduino الخاصة بك. باتباع الخطوات الموضحة أعلاه، يمكنك إعداد رابط اتصال موثوق بين لوحتين من Arduino. سواء كنت تبني شبكة حساسات عن بُعد، أو نظام تحكم لاسلكي، أو تُجري تجارب على تطبيقات إنترنت الأشياء، فإن الـ NRF24L01 يقدم حلاً متعدد الاستخدامات وموفراً للتكلفة.
